Réseau d'air comprimé Prevost : Le Prevost Piping System (PPS) 100% aluminium
Le nouveau Prevost Piping System (abrégé PPS) est un réseau d'air comprimé de première classe : comme les tuyaux et les raccords sont composés à 100% d'aluminium, le réseau de tuyauterie Prevost marque des points grâce à ses nombreux avantages : Il est résistant aux chocs, léger et entièrement protégé contre la corrosion. Grâce à son concept de connexion spécial, il est pratiquement exempt de fuites et facile à monter.
Qu'est-ce qu'un réseau d'air comprimé et pourquoi Prevost est-il spécial ?

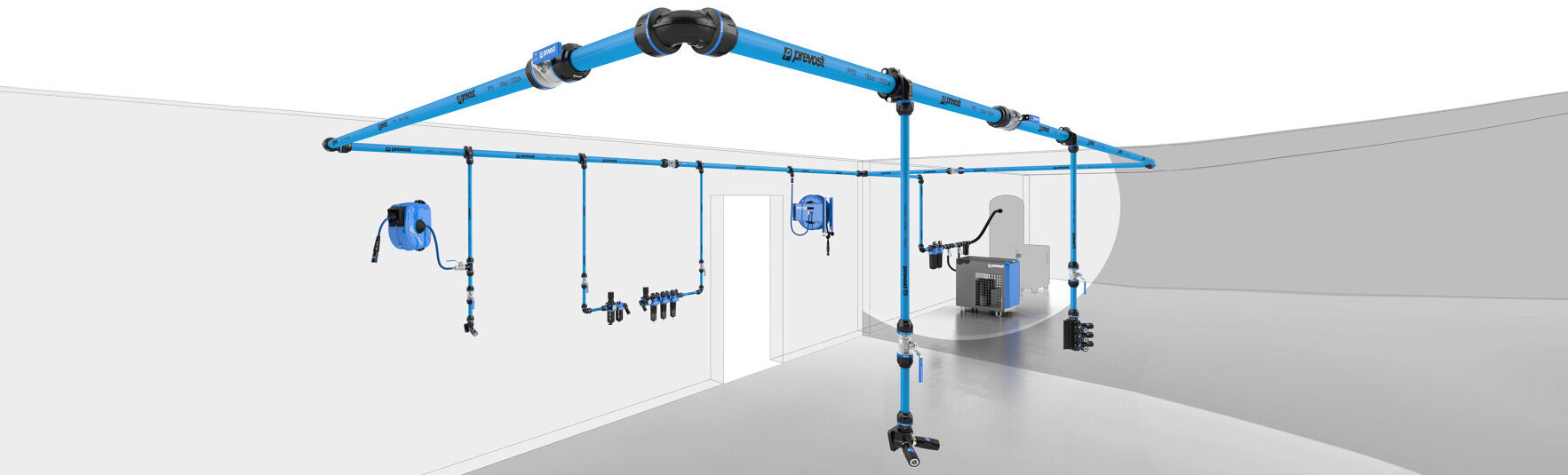

Un réseau d'air comprimé est un système de distribution d'air comprimé dans un environnement industriel ou commercial. Il transporte l'air comprimé généré par le compresseur jusqu'au point de prélèvement des applications. Cela se fait par le biais d'un réseau de tuyaux (conduites d'air comprimé principales) qui, dans l'idéal, sont posés en boucle. De là, des tuyaux de plus petit diamètre, appelés dérivations, mènent aux points finaux. Là, l'air peut être prélevé via des tuyaux et des raccords de sécurité. Avec son Prevost Piping System (PPS), le fabricant français Prevost a perfectionné le concept des conduites d'air comprimé : Les tuyaux et les connecteurs sont 100% en aluminium et rendent la tuyauterie légère, compacte et résistante aux chocs. Mais ce n'est pas tout : avec un réseau d'air comprimé Prevost aux dimensions optimales, les clients industriels peuvent augmenter leur productivité, réduire les coûts énergétiques et minimiser les temps d'arrêt!
Les avantages du Prevost Piping System en un coup d'œil :
Le système de tuyauterie Prevost 100% aluminium a clairement une longueur d'avance sur les autres matériaux : là où le poids joue un rôle important dans les tuyaux en acier, les tuyaux en aluminium PPS marquent des points grâce à leur légèreté et leur compacité. L'intérieur lisse du tube, le grand diamètre de passage et le faible coefficient de frottement permettent d'obtenir un débit optimal, contrairement à une tuyauterie en acier traditionnelle. De plus, la tuyauterie en aluminium de Prevost offre une protection contre la corrosion nettement plus élevée. Et ce n'est pas tout : de nombreux autres avantages font du Prevost Piping System une solution convaincante dans le domaine des réseaux de canalisations d'air comprimé :
- Faible poids : tuyaux et raccords légers 100% en aluminium
- résistance supérieure aux chocs : l'aluminium est résistant à la pression et à l'usure
- Protection totale contre la corrosion : Grâce à un traitement de surface moderne à l'intérieur et à l'extérieur
- Peu de pertes de pression : connexions étanches grâce au concept innovant PPS Grip Concept
- Débit optimisé : possible grâce à l'intérieur lisse des tuyaux et au grand diamètre
- Montage rapide : un jeu d'enfant grâce à un simple emboîtement et un serrage
- Conception de lignes modulaires : 100% extensible grâce aux raccords flexibles PPS
- Grande compatibilité : aluminium et joints adaptés à toutes les huiles de compresseur courantes
Vidéo : Tuyauterie Prevost 100% aluminium
Pourquoi le Prevost Piping System est-il si innovant ? Contrairement aux systèmes de tuyauterie traditionnels, les tuyaux et les raccords sont composés à 100% d'aluminium. Le nouveau design des raccords est ainsi particulièrement compact et ergonomique. En plus du logo et du nom de la gamme, le diamètre extérieur du tube utilisé et la pression de service maximale sont notés sur chaque raccord. Le marquage de la profondeur du tube aide les utilisateurs à le monter correctement.

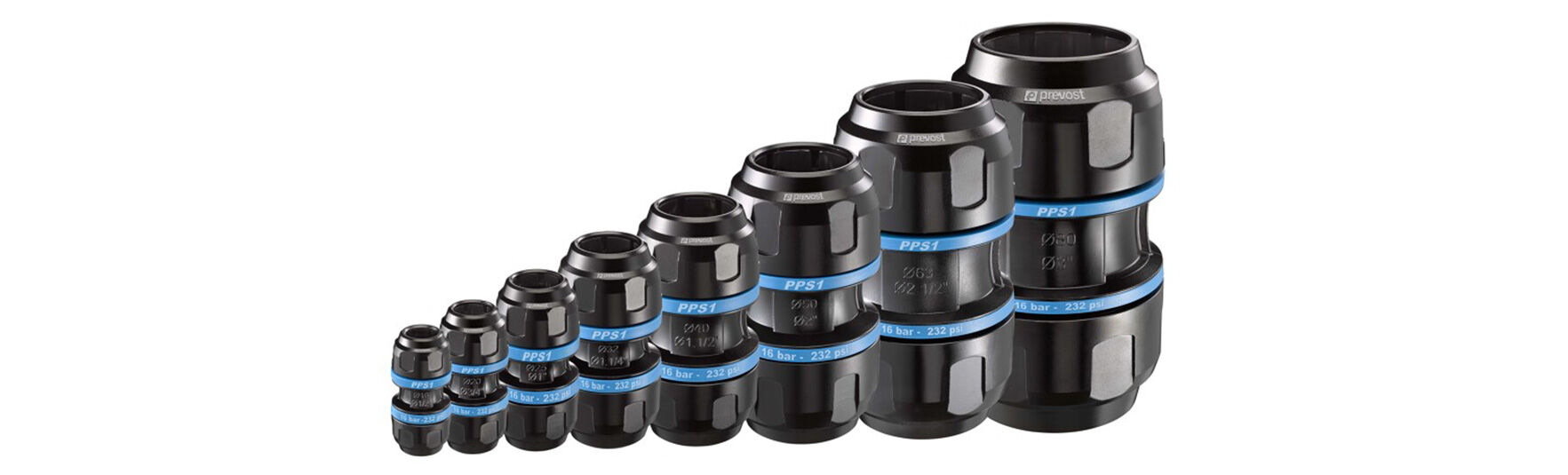

L'univers du système PPS de Prevost : des tuyaux et des raccords dans de nombreuses tailles !
Grâce à sa structure modulaire, le réseau d'air comprimé Prevost est extensible au maximum et disponible dans de nombreuses tailles et couleurs. Les tubes du Prevost Piping System sont inoxydables, résistants aux UV et à la chaleur et disponibles dans des diamètres extérieurs de 16 à 100 mm. Pour relier les tuyaux, Prevost propose également des raccords adaptés. Ces pièces de raccordement pratiques existent sous forme droite, de coude, de pièce en T ou de collecteur. Le fabricant français propose également un grand choix de brides de dérivation, de colliers de prise en charge ou de robinets à boisseau sphérique.
Comment installer un circuit d'air comprimé Prevost ?
Prevost promet à ses clients une installation rapide et sans problème de ses conduites d'air comprimé. Et le fabricant français ne promet pas trop : les tuyaux en aluminium sont faciles à chanfreiner, à couper et à travailler. Dans la série d'images suivante, nous montrons à quel point le système PPS est facile à monter. Si vous utilisez en plus les accessoires de montage appropriés pour l'installation, cela sera encore plus facile : dans notre boutique en ligne, vous trouverez des clés de montage, des coupe-tubes, des gels de montage, des clés dynamométriques ou des entretoises du fabricant. Découvrez tout de suite les accessoires de montage Prevost !

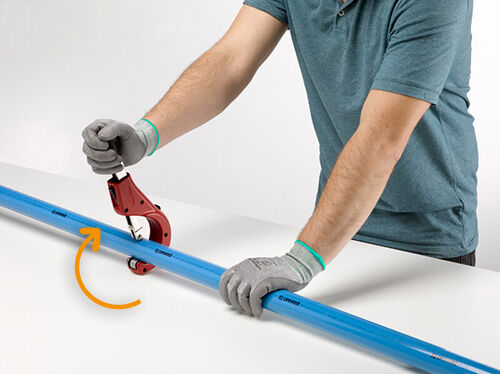

1 COUPER LE TUBE
Commencez par couper le tube perpendiculairement à l'ouverture.

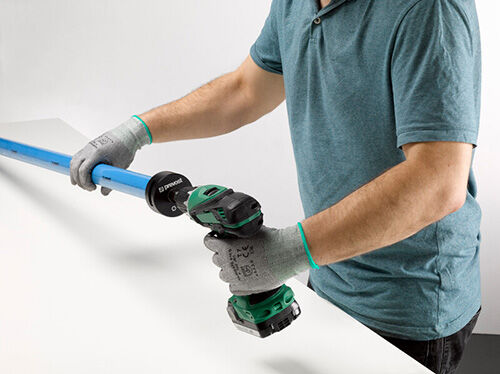

2 BISEAUTER LE TUBE
Ensuite, biseautez légèrement l'extérieur du tube, ébarbe l'intérieur, puis enlèvez les restes de coupe.

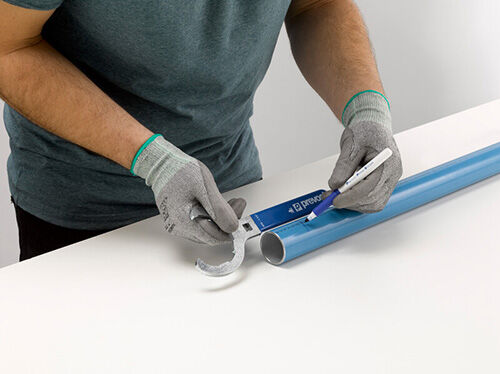

3 MARQUER LA PROFONDEUR D'INSERTION
Ensuite, marquez le tube à l'endroit approprié. Pour la profondeur d'insertion exacte, utilisez une clé de montage.

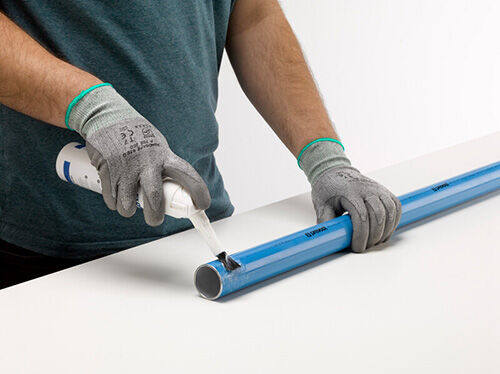

4 LUBRIFIER LE TUBE
Lubrifiez ensuite le tube avec du gel de montage pour faciliter l'insertion.

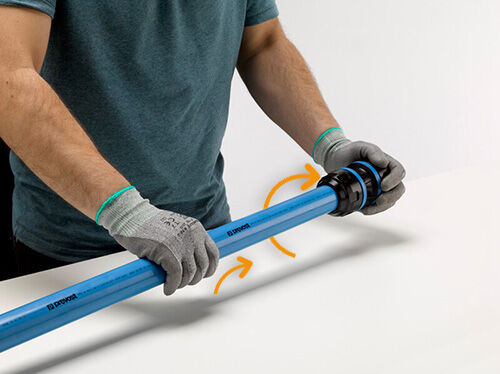

5 MONTAGE DU RACCORD
Desserrez légèrement l'écrou du raccord, puis insèrez le tube d'un mouvement rotatif jusqu'au repère.

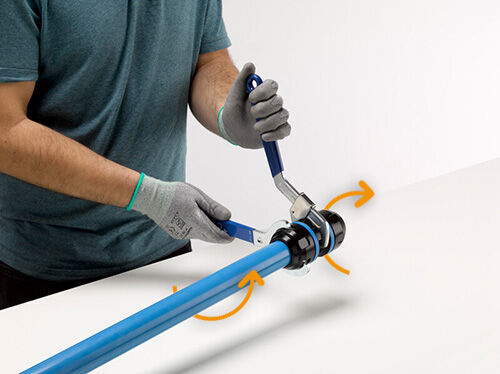

6 SERRER L'ÉCROU
Pour finir, serrez d'abord l'écrou à la main, puis resserrez avec la clé dynamométrique en suivant les instructions.
Vidéo : Montage d'un raccord Prevost sur un tube
La vidéo montre étape par étape comment couper, chanfreiner, marquer et lubrifier un tube en aluminium Prevost et comment monter le raccord. Il apparaît clairement que lors de la préparation du tube et du montage du raccord, il faut avant tout utiliser les outils de montage appropriés comme le coupe-tube, la clé de montage et autres. En aucun cas, le tube et le raccord ne doivent être travaillés avec des outils traditionnels afin d'éviter les erreurs.
Le réseau d'air comprimé de Prevost : voici les principales données techniques
| Diamètre extérieur du tube : | Ø 16, 20, 25, 32, 40, 50, 63, 80, 100 mm |
| Pression de service : | -0,98 bar à +16 bar |
| Température d'utilisation : | -20 °C à +80 °C |
| Matériau : | Aluminium extrudé, alliage EN AW 6060 T6 UNI-EN 573-3 |
| Traitement de surface : | Traité à l'intérieur et à l'extérieur (conforme à la directive RoHS) |
| Revêtement : | Peinture électrostatique |
| Couleurs selon ISO : | RAL 5012 (bleu), RAL 7001 (gris), n RAL 6029 (vert) |
| Qualité d'extrusion : | Pressage sans soudure |
| Milieux compatibles : | Air comprimé, vide, gaz neutres |
| Longueurs des tubes : | 4 ou 5,5 mètres |
| Densité : | 2,7 kg/dm³. |
| Approbations : | TÜV, Qualicoat, REACH |
Une tuyauterie sans fuites ? C'est possible grâce au PPS GRIP CONCEPT !
Peut-il exister un réseau d'air comprimé absolument sans fuite et sans perte de pression ? Aucun fabricant ne peut le garantir. Cependant, les utilisateurs peuvent se rapprocher de l'absence de fuites grâce au Prevost Piping System. En effet, le PPS Grip Concept utilisé dans les raccords rend les connexions et les raccordements parfaitement étanches et solides.

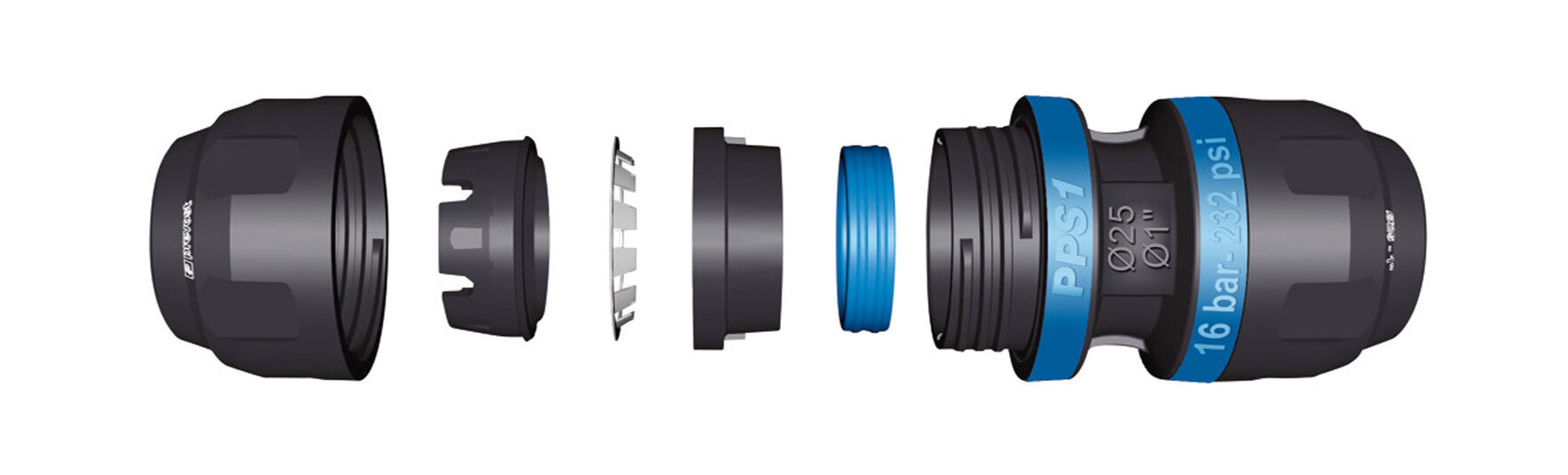

Voici comment fonctionne le Grip Concept : il fixe fermement le tuyau dans le raccord à l'aide d'anneaux en acier inoxydable dont les griffes pénètrent dans l'aluminium. L'étanchéité est assurée par un joint profilé lubrifié avec une structure optimisée et des propriétés améliorées, qui assure une étanchéité fiable même dans des conditions d'utilisation extrêmes. L'illustration suivante montre en détail la structure d'un raccord Prevost :
